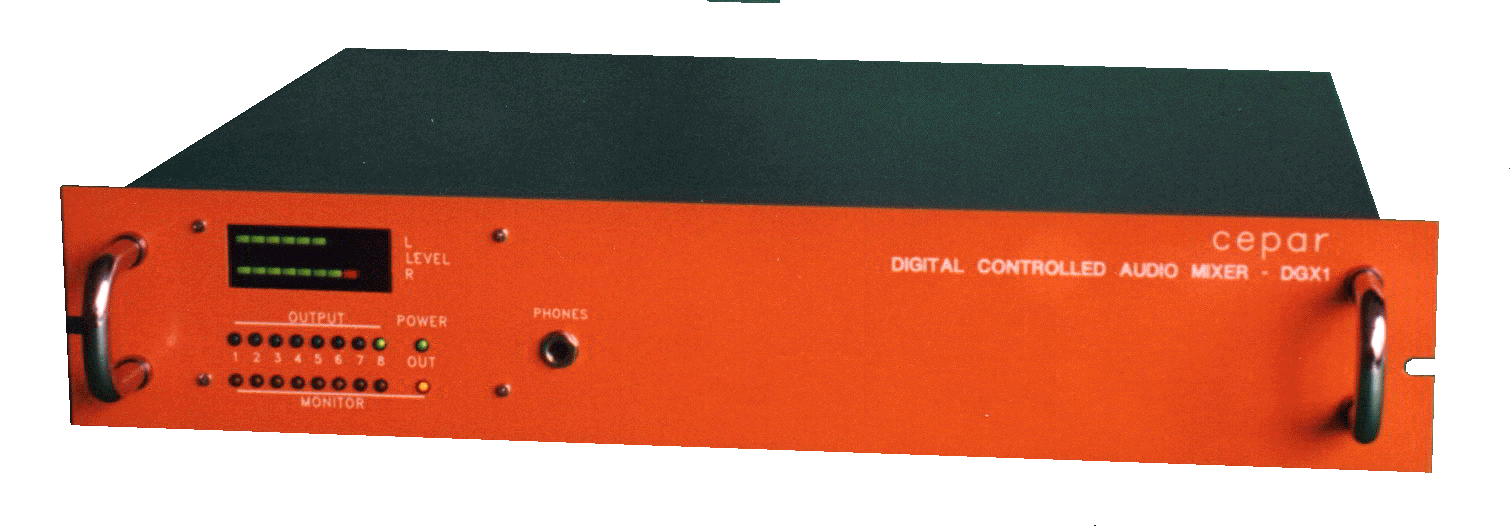

DGX1
MIXER A CONTROLLO DIGITALE VIA RS232

Una breve premessa
Il CD Controller CDX100 per lettori multipli di CD costituisce un elemento indispensabile per chi desidera realizzare un sistema automatico per emittenti radio iniziando da un investimento minimo.
Ricordiamo che con una porta di comunicazione RS232 possono essere gestiti sino a 15 CD Controller, per altrettanti lettori multipli di CD, consentendo, con lettori multipli da 200 CD ciascuno, la gestione di 3000 CD in linea. Il successo del Controller CDX100 è stato determinato oltre che dal suo costo contenuto dalla estrema facilità di programmazione. Pochi messaggi con chiari parametri consentono di caricare il disco, puntare una traccia in pausa, leggere il tempo restante della traccia, mettere in play, leggere continuamente il tempo restante, dare lo stop, leggere la TOC, leggere lo stato del Controller CDX100 ed altro ancora. La indipendenza e indirizzabilità dei Controller consente di sovrapporre le operazioni, quindi è possibile mentre un lettore multiplo di CD carica un nuovo disco, averne altri in pausa o in play, e per ciascuno conoscerne l'esatto stato di funzionamento.
Ciò che manca a questo punto per migliorare il risultato del programma radio è un mixer che consenta di sfumare in entrata ed in uscita i vari brani. Una soluzione largamente usata è  quella di collegare tutti i lettori di CD ad un mixer tradizionale, con tutti i canali contemporaneamente aperti, ma ciò implica la rinuncia al mixaggio.
Con il mixer DGX1 a controllo digitale via RS232 il problema è risolto nel modo migliore.

Otto ingressi espandibili
Al mixer DGX1 possono essere collegate 8 fonti, per esempio 7 lettori di CD e la fonte per la pubblicità.
Con pochi e semplici comandi impartiti via RS232, utilizzando la stessa porta di comunicazione già utilizzata per i Controller CDX100, si possono ottenere miscelazioni di ottima qualità.
Ogni miscelazione viene effettuata con tempi di entrata e di uscita indicati con il comando stesso di miscelazione, permettendo quindi di adeguarli al tipo di programma in onda. E' anche possibile abbassare temporaneamente il livello della fonte in onda, sovrapporre ad essa un'altra fonte per un comunicato o un jingle e ripristinare poi il livello normale, sempre con tempi di uscita e di entrata impostati al momento.
Il mixer DGX1 è ovviamente espandibile. Collegandone altri (massimo in totale 4 DGX1) si ottengono 32 ingressi, controllabili con la stessa semplicità dei primi 8.
Ogni ingresso dispone sul pannello posteriore di un potenziometro di preset del livello, per adattarsi al livello nominale della fonte ad esso collegata.
Il mixer DGX1 dispone oltre che dell'uscita master anche di una uscita monitor. Al circuito di monitor sono collegati i VUmeter e la presa cuffia.

Live Assist
Grazie alla presenza delle uscite separate per monitor e master, il mixer DGX1 si presta benissimo all'impiego in sistemi cosiddetti "LIVE ASSIST" che consentono la conduzione di un programma radio scegliendo al momento canzoni e jingles tramite un PC. Con l'uscita monitor è infatti possibile preascoltare le varie fonti senza muoversi dalla tastiera del PC. Il monitor può essere commutato su qualsiasi ingresso o sull'uscita del mixer DGX1.
Insieme al mixer DGX1 viene fornita tutta la documentazione necessaria alla sua programmazione, con descrizione dettagliata del protocollo di comunicazione e dei singoli comandi.
Un semplice programma dimostrativo, di cui è fornito anche il sorgente in QBasic e VisualBasic, consente di familiarizzare con i comandi. Appena collegato il mixer ad un PC con pochi caratteri battuti sulla tastiera si possono subito vedere eseguiti dal mixer i comandi di commutazione del monitor e di mixaggio tra ingressi.
E' anche disponibile un programma completo per la gestione dei lettori multipli di CD (tramite CDX100), del mixer DGX1 e di una scheda audio per ottenere subito una stazione radio digitale completa. Tale programma consente la esecuzione di scalette di canzoni su CD o su HD e di Jingles su HD, sia preparate al momento (LIVE ASSIST) che precedentemente costruite. Le scalette precostruite possono essere state realizzate sia manualmente che con programmi di schedulazione automatica.
Alcune Software House dispongono già o stanno sviluppando programmi compatibili con il Mixer DGX1, con i CD Controller CDX100 e con le schede audio per PC.

Il mixer DGX1 è la soluzione a un annoso problema
Collegando tra loro più lettori multipli di CD e una scheda audio digitale, senza un adeguato sistema per la bassa frequenza si può solo ottenere la incollatura dei brani musicali e degli spot. La soluzione fin qui largamente usata è stata quella di collegare tutte le sorgenti sonore ad un mixer tradizionale, con tutti i canali contemporaneamente aperti, e rinunciando quindi al mixaggio. Con il mixer DGX1 a controllo digitale via RS232 il problema è risolto nel modo migliore. Al mixer DGX1 possono essere collegate 8 fonti, per esempio 7 lettori di CD e la fonte per la pubblicità. Con pochi e semplici comandi impartiti via RS232, utilizzando la stessa porta di comunicazione gia' utilizzata per i CD Controller, si possono ottenere miscelazioni di ottima qualità. Ogni miscelazione viene effettuata con tempi di entrata e di uscita indicati con il comando stesso di miscelazione, permettendo quindi di adeguarli al tipo di programma e di fonti in onda. E' anche possibile abbassare temporaneamente il livello della fonte in onda, sovrapporre ad essa un'altra fonte per un comunicato o un jingle, e ripristinare poi il livello normale, sempre con tempi di uscita e di entrata impostati al momento.

Espandibilità
Il mixer DGX1 è ovviamente espandibile. Collegandone altri (massimo in totale 4 DGX1) si ottengono 32 ingressi, controllati con la stessa semplicità dei primi 8.

Circuito di Monitor
Grazie alla presenza delle uscite separate per monitor e master, il mixer DGX1 si presta benissimo all'impiego in sistemi cosiddetti "LIVE ASSIST" che consentono la conduzione di un programma radio scegliendo al momento canzoni e jingles tramite un PC. Con l'uscita monitor è infatti possibile preascoltare le varie fonti senza muoversi dalla tastiera del PC. Il monitor può essere commutato su qualsiasi ingresso o sull'uscita del mixer.

Documentazione e software
Insieme al mixer DGX1 viene fornita tutta la documentazione necessaria alla sua programmazione, con descrizione dettagliata del protocollo di comunicazione e dei singoli comandi. Un semplice programma dimostrativo, di cui e' fornito anche il sorgente in QBasic e in VisualBasic, consente di familiarizzare con i comandi. Programmi completi per uso "LIVE ASSIST" sono disponibili a parte, sia di nostra produzione che di produzione di affermate Software House.

ZXX30106/
Ordina di mettere in onda (codice ZXX) l'ingresso 3 (codice 3), con tempo di entrata di 0.2 secondi (codice 01) sfumando la fonte ora in onda in 2 secondi (codice 06)

ZSM4/
Ordina di mettere in monitor (codice ZSM) l'ingresso 4 (codice 4).

ZQS/
Chiede al mixer su quali ingressi è presente segnale.
